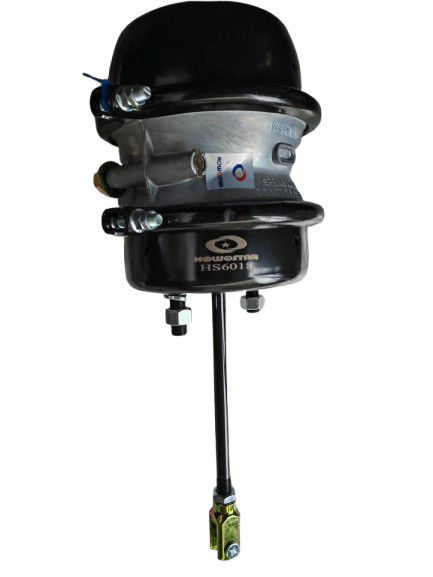

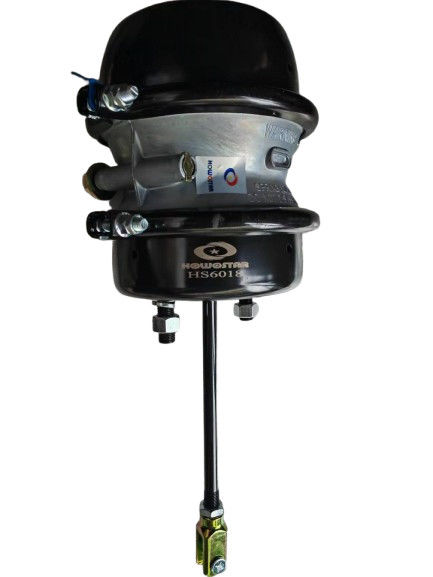

Fuwa Hinterbremskammer Doppel

Fuwa Hinterbremskammer Doppel

1. Funktion

• Doppelbremsfunktion:

• Betriebsbremse: Wenn Druckluft in die Betriebskammer ("11" -Anschluss) gelangt, drückt sie das Membran und aktiviert die Bremse durch den Schubs.

• Parkbremse: Wenn die Parkkammer ("12"-Schaltstelle) gedrückt ist, wird die gespeicherte Energiefeder freigesetzt, wodurch das Zwerchfell gedrückt und die Bremse betätigt wird.

• Notbremssicherheit: Bei Ausfall der Luftzufuhr wird die Parkbremse automatisch eingeschaltet, um die Bewegungsunfähigkeit des Fahrzeugs sicherzustellen.

• Belastungsadaptive Bremsung: Die Doppelkammer ermöglicht die unabhängige Einstellung der Betriebs- und Parkbremskräfte und die Anpassung an verschiedene Belastungen und Fahrbedingungen.

2. Spezifikationen

• Konfiguration der Kammer:

• Betriebskammer: Für die dynamische Bremsung während des Fahrzeugbetriebs.

• Parkplatz: Für die statische Bremsung beim Parken oder in Notfällen.

• Häfen:

• "11" Port: Betriebsbremsluft-Eingang.

• "12" Port: Einlass/Auslass der Parkbremse.

• Montage: üblicherweise an die Hinterachsbremsanlage verschraubt, mit Flanschen oder Halterungen zur sicheren Befestigung.

3. Material

• Kammerkörper: Hochfeste Aluminiumlegierung oder Gusseisen für Langlebigkeit und Druckbeständigkeit.

• Diaphragma: Flexible Membran auf Gummi- oder Polymerbasis zur Trennung von Luftkammern und zur Übertragung von Kraft.

• Feder: Hochzugsfeder aus Stahl zur Speicherung von Energie und zum Betätigen der Parkbremse.

• Dichtungen: Gummi- oder synthetische Dichtungen, um Luftlecks zu verhindern und langfristige Zuverlässigkeit zu gewährleisten.

4. Schlüsselparameter

• Arbeitsdruck:

• Service-Kammer: 8 ‰ 10 bar (116 ‰ 145 psi).

• Parkplatz: 8 ‰ 10 bar (116 ‰ 145 psi) bei Freisetzung, 0 bar bei Einsatz.

• Bremskraft:

• Betriebsbremse: Typischerweise 11.000-15.000 N bei Nenndruck.

• Parkbremse: 10.000-14.000 N (2,248-3,147 lbf) durch Federkraft.

• Pushrod Stroke: 40 ∼ 65 mm, je nach Modell.

• Temperaturbereich: -40°C bis +80°C (-40°F bis +176°F), um den Betrieb in extremen Klimazonen sicherzustellen.

• Zyklusdauer: ≥1,000,000-Zyklen (Betriebsbremse) mit einer Frühlingsmüdungsbeständigkeit, die für den langfristigen Gebrauch geprüft wurde.

• Gewicht: Ungefähr 812 kg, je nach Größe und Konfiguration.

5. Zusätzliche Merkmale

• Korrosionsbeständigkeit: Beschichtete Karosserie und Edelstahlverbindungen für eine längere Lebensdauer in rauen Umgebungen.

• Moduläres Design: Ermöglicht den einfachen Austausch einzelner Komponenten (z. B. Membran, Feder) ohne vollständigen Austausch der Kammer.

• Konformität: Er erfüllt internationale Normen wie SAE J1402, ECE R13 und FMVSS 121 für die Sicherheit des Bremssystems.
