HerkunftsortChina
-
MarkennameHOWOSTAR
-
ModellnummerHOWO Übertragung Assy HW19712
-
Min Bestellmenge1
-
Verpackung InformationenHolzkisten

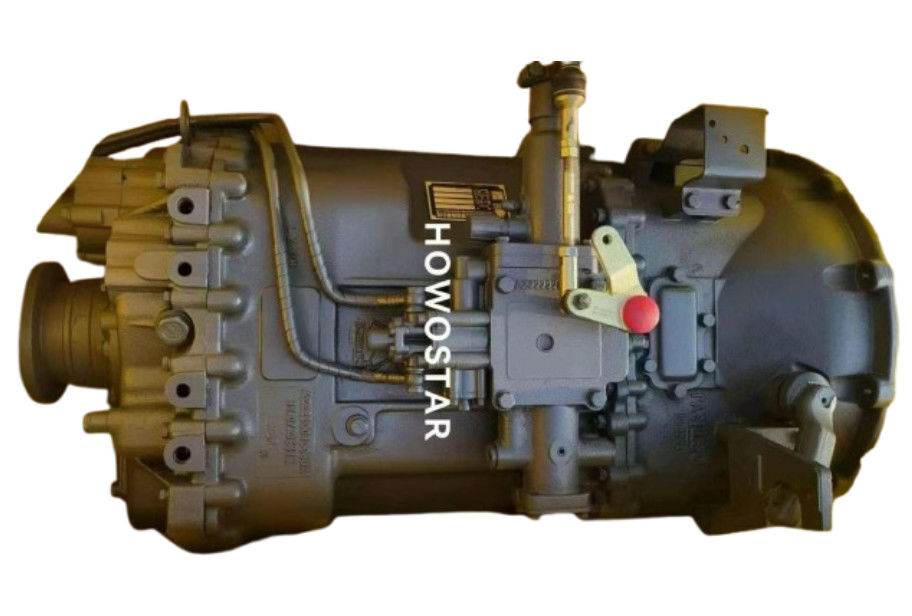

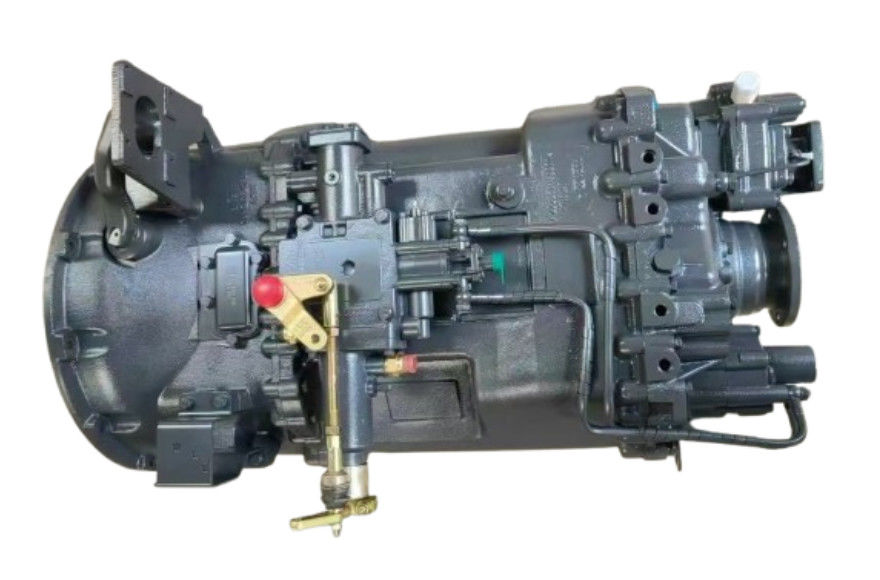

HOWO Übertragung Assy HW19712
Funktionen und Anwendungen der Getriebeanlage HW19712
Das Getriebe HW19712 ist ein 12-Gang-Handgetriebe, das von der China National Heavy Duty Truck Group (CNHTC) entwickelt wurde.Optimierte Stromversorgung, Haltbarkeit und Anpassungsfähigkeit in verschiedenen Einsatzszenarien.
1. Multi-Gear-Konfiguration für eine adaptive Leistungsübertragung
• 12 Vorwärts- + 2 Rückwärtsgetriebe: Der HW19712 verfügt über 12 Vorwärts- und 2 Rückwärtsgetriebe, die eine präzise Drehmoment- und Geschwindigkeitsanpassung bei schweren Lasten, steilen Neigungen und Fahrten auf der Autobahn ermöglichen.
• Beispiel: Niedrigere Zahnräder (1?? 6) liefern ein hohes Drehmoment für den Geländeverkehr oder den Bau, während höhere Zahnräder (7?? 12) die Kraftstoffeffizienz beim Straßenverkehr verbessern.
• Maximaler Eingangsdrehmoment: Handhabung von bis zu 1900 N·m (2100 N·m für HW19712C/CL-Varianten), was die Zuverlässigkeit unter extremen Belastungen gewährleistet.
2Robuste Struktur für den Einsatz in schweren Anlagen
• Zwei-Abschnitte-Layout: Bestand aus einer Hauptscheibe (6 Vorwärtsgetriebe) und einer Hilfsscheibe (2 Vorwärtsgetriebe), die sich zu 12 Vorwärtsgeschwindigkeiten verbinden.
• Dual Countershaft Mechanism: Die Hauptbox verwendet zwei 180° voneinander entfernte Gegenwellen, wodurch die Drehmomentbelastung pro Welle reduziert und die Achsellänge minimiert wird.
• Planetengetriebe reduziert: Die Hilfskiste verwendet ein planetares Getriebesystem für eine hohe Drehmomentübertragung, kompakte Konstruktion und längere Lebensdauer.
3. Fortgeschrittene Getriebewechselmechanismen
• Synchronisierung mit Schiebehüllen: Die Schichten werden über Schiebehüllen mit 35°-Kopfwinkeln ausgeführt, die eine automatische Zentrierung und Synchronisierung während des Einsatzes ermöglichen.
• Manuelle Hauptbox + Pneumatische Hilfskiste: Die Hauptbox wird manuell verschoben, während die Hilfskiste eine pneumatische Steuerung für eine nahtlose Schaltung von Hoch/Niedrigbereich verwendet.
4. Lastverteilung und Belastungsreduzierung
• Schwimmende Hauptwelle: Die Hauptwelle arbeitet in schwimmendem Zustand, verteilt die Radialkräfte gleichmäßig und eliminiert traditionelle Nadellager, wodurch der Verschleiß verringert und die Zuverlässigkeit verbessert wird.
• Optimierte Zahnradverzahnung: Die "Zähneverzahnung" sorgt für eine ordnungsgemäße Verzahnung der Zahnräder und minimiert Lärm und Vibrationen.
5Effizientes Schmiersystem
• Zwangs- + Splash-Schmierung: kombiniert eine Hochstrompumpe zur Zwangsschmierung kritischer Komponenten (z. B. Synchronisatoren, Lager) mit Splash-Schmierung für Zahnräder.
• Eingebetteter Ölfilter: Er hält das Öl sauber und verlängert die Lebensdauer der Übertragung.
6. Kompatibilität mit Power Take-Off (PTO)
• Integration der hinteren Steckdose: Unterstützt optionale Steckdose (z. B. HW50, HW70) für Hilfsgeräte (z. B. Hydraulikpumpen, Krane) mit Zwangsschmierung, wodurch das zusätzliche Öl nicht erforderlich ist.
7. Leichtgewicht und kompakte Konstruktion
• Aluminiumlegierung Option: Optionales Aluminiumgehäuse reduziert das Gewicht um bis zu 15% im Vergleich zu Stahl, wodurch Kraftstoffverbrauch und Nutzlastkapazität verbessert werden.
Schlüsselspezifikationen für die Getriebesammlung HW19712
Parameter Einzelheiten
Modell HW19712 (Standard), HW19712C/CL (Hochdrehmoment)
Ausrüstung 12F + 2R
Maximales Eingangsmoment 1900 N·m (Standard), 2100 N·m (C/CL)
Nenngeschwindigkeit 2600 Umdrehungen pro Minute
Gewicht 357 kg (Standard), 392 kg (C/CL)
Erdölkapazität 13 ∼ 14,5 L
Gesamtlänge 915 mm
Verhältnis von Kopfgeräten 11.8 (Standard), 15.01 (Alternativ)
Industrieanwendungen
• Logistik und Verkehr: Langstrecken-Lkw profitieren von der 12-Gang-Bereich und der Kraftstoffeffizienz.
• Bauwesen und Bergbau: Schleppwagen und Bagger nutzen ein hohes Drehmoment und eine hohe Langlebigkeit für unwegsames Gelände.
• Spezialisierte Fahrzeuge: Feuerwehrfahrzeuge, Zementmischer und Militärfahrzeuge nutzen die PTO-Kompatibilität für Hilfssysteme.
Die Getriebeanlage HW19712 zeichnet sich durch ihre Anpassungsfähigkeit für mehrere Getriebe, ihre robuste Konstruktion und ihre effiziente Schmierung aus.Die Kompatibilität mit Schaltanlagen und einem optionalen Aluminiumgehäuse erhöht die Vielseitigkeit in verschiedenen Branchen.
